油泥热解在高温度梯度下可获得更多的中油成分

上周，利菲尔特商丘分公司实验室定量分析了两种落地油泥热裂解所回收的冷凝油，为了更好地对实验效果进行评价，现在对裂解回收油品做定性分析。先将温度设定为200℃，此为对轻油组分的考察，然后继续升温至350℃，考察中油的比例，进而可得出重油的比例。此处以轻油（0～200℃）、中油（200～350℃）、重油（＞350℃）所占比例作为热解油品质的评价标准，其中越多的轻油、中油成分，越少的重油成分的油品品质越好。

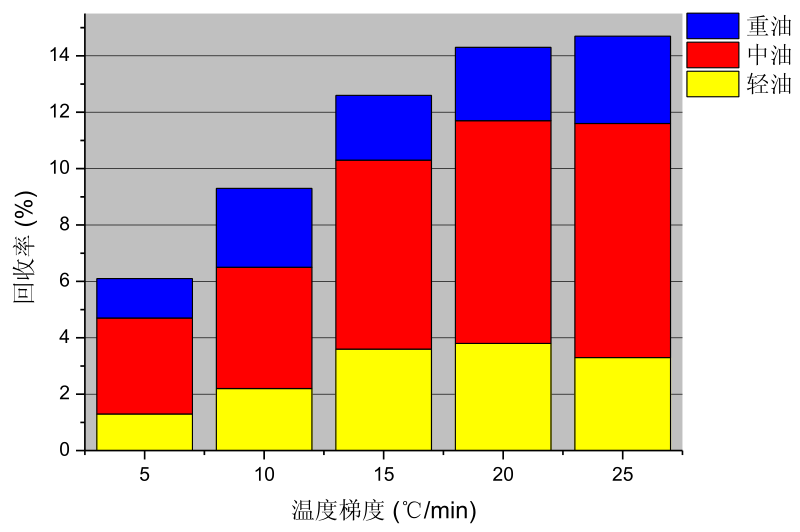

沙土质落地油泥热裂解冷凝油组分图热裂解冷凝油组分图

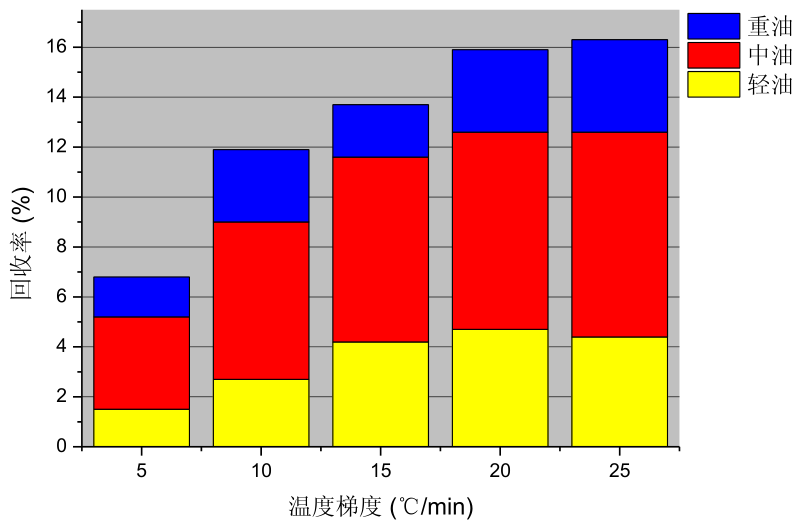

粘土质落地油泥热裂解冷凝油组分图热裂解冷凝油组分图

上图显示了两种落地油泥热裂解回收油品的成分比例图，从图中可以看出，在550℃温度工况下，两种落地油泥热裂解回收油品中中油占有较大的比例，这是因为此温度下中间分子有机物聚合成大分子及分解成小分子的趋势有所减弱的原因。热解油中轻油比例在5℃/min工况下最小，随着温度梯度的不断上升，在温度梯度20℃/min工况下达到最大值，而在25℃/min温度梯度下又有所下降。这主要是因为有两方面因素影响着轻油的比重，一方面是部分轻油会由中油二次裂解生成，增加了轻油的比重；另一方面是使轻油比例减少的因素，即轻油自身裂解成不可凝气体及中油裂解成轻油后又再次裂解成不可凝气体。在温度梯度5℃/min工况时，由于升温速率较慢，油泥有充分的时间在炉内进行反应，不仅使落地油泥中轻质油分裂解成不可凝气体，而且由中油裂解成的轻油会再次裂解成不可凝气体，因此大大减少了热解油中轻油的比重，同时油品回收率也很低。在温度梯度20℃/min工况下，此时落地油泥中的轻质油仍会裂解成不可凝气体，但是由于温度梯度的升高，炉内油蒸汽膨胀剧烈，使得其在炉内停留时间缩短，导致部分由中油裂解的轻油中仅有一部分再次裂解成不可凝气体，因此裂解所得油品中轻质油所占比例有所上升。相比于20℃/min温度梯度，25℃/min温度梯度下炉内裂解反应更加剧烈，快速膨胀的油蒸汽有一部分还未裂解完全便被后继产生的油蒸汽排挤出来，这也使得落地油泥中的轻质油只有一部分裂解成不可凝气体，同样由中油裂解而成的轻油再次裂解成不可凝气体的几率则更低。因此，高温度梯度下所得热解油中中油所占比例较大，而轻油所占比例有所减少。
