废旧印刷电路板的热解回收价值很大

废旧印刷电路板大约含有30%有机物（如树脂）、30%的难熔氧化物（如玻璃纤维）以及40%的金属（如重金属）。其中有机物组分主要是C-H-O聚合物，如环氧树脂、聚酯等，有机物组分中还有含氮或硫的硬化剂以及含卤素的阻燃剂；难熔氧化物主要指的是玻璃纤维。废旧印刷电路板包含有非常丰富的金属元素，板上的导电材料中含有Cu、Al、Ni等金属元素；电容器及各种半导体芯片则含有Ge、Se和Te等稀有元素，锡焊点中含有Sn以及Cd、Mn、Co、Bi等杂质元素。电路板中Cu、Al等含量较高，稀有金属和贵金属的含量较少，但仍比一般矿石含量更多，因此废旧印刷电路板的回收价值很大。

热解回收技术是将废旧印刷电路板放入高温缺氧或者无氧环境中加热而分解，使有机物发生裂解反应，印刷电路板中的有机类材料被分解并转化为热解气、热解油以及热解残渣。其中热解油和热解气可以回收再利用，金属一般在残渣中，可以通过后续过程进行提纯。热解回收技术有着减量化、无害化和资源回收容易等优点，其热解过程主要集中在270～400℃，热解残渣为56.34%～60.13%。

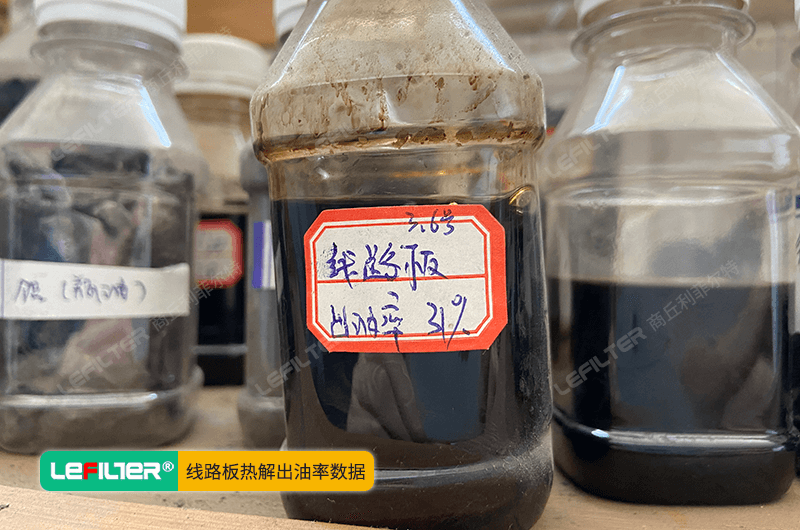

热解终温在600℃时得到的热解液体产物的颜色为黑褐色，具有很好的流动性，并且没有分层现象，测试得到的热值为17.3MJ/kg，与文献报道印刷电路板热解油的热值10～25MJ/kg相比热值较高，比商业燃料焦油的热值27MJ/kg略低，可经适度氧化、萃取等前处理提高热值作为燃料。

废旧印刷电路板热解，固体产物中金属Cu和Ag得到了富集，可作为铜冶炼的优质原料，气体产物的主要成分为高热值富氢燃气，液体产物热值较高，经处理可作为液体燃料。热解温度对废旧电路板热解产物的分布和产物成分的组成有较大影响，随着温度的升高，气体产物中H2含量在600℃升到最高，综合热值高；固体产物中溴的含量随温度上升而减少，Cu、Sn和Ag的含量随温度升高小幅波动，最佳热解温度为600℃。废旧印刷电路板在通过热解得到的气体产品热值约为21MJ/Nm³，有较高的综合热值，得到的液体产物热值较高，可实现热解副产物气体、液体的高值化利用。
