含油污泥热解脱附处理工艺流程介绍

热解脱附技术（TPDS）无害化设备主要由物料中转装置、进/出料装置、热解脱附装置、燃烧器、内部烟气净化装置、循环水处理系统、保护气氛撬、螺旋板换热器和电气控制系统等部分组成。

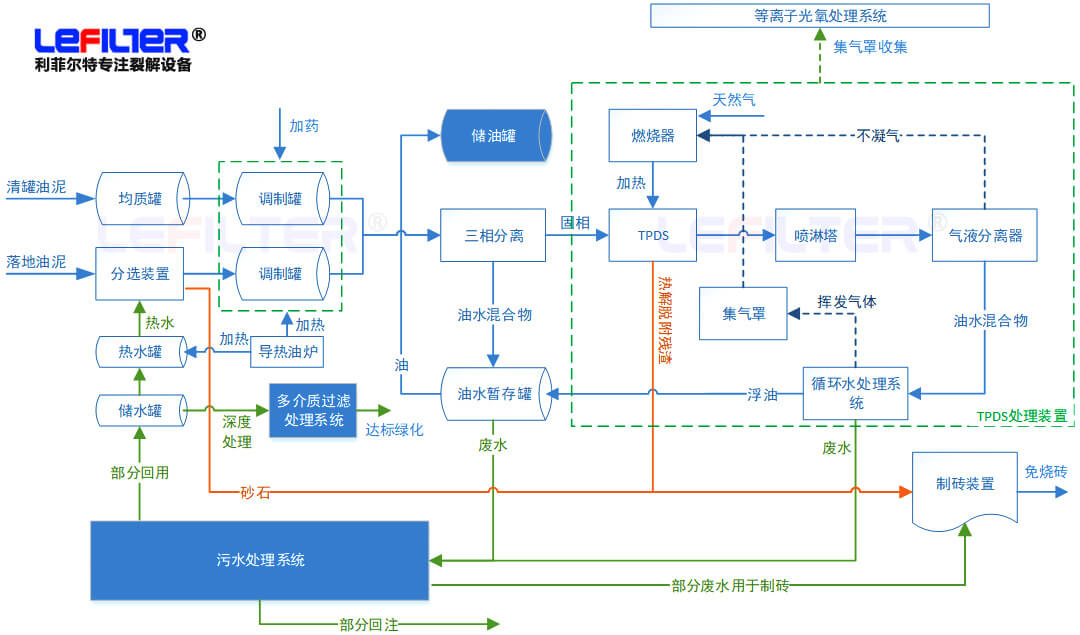

含油污泥热解脱附工艺流程图

三相分离的固相残渣进入TPDS系统物料中转装置，进行匀质后经由进料装置送入热解脱附装置的小料仓，再通过螺旋输送机输送至热解脱附装置内部，完成一级脱附和二级脱附，一级脱附温度350℃-550℃左右，二级脱附温度600℃左右，热解脱附热量由燃烧器提供，燃烧器采用天然气为主要能源，热解脱附产生的不凝气通过TPDS内部烟气处理装置处理后收集导入到燃烧器中的二燃室中作为辅助燃料使用（燃烧温度1100℃），从而实现烟气清洁排放，能量再利用。

热解脱附过程生成的固相残渣通过正反转双螺旋排出。处理后的残渣堆存于热解炭化再生利用车间用于制砖。脱附得到的含油烟气首先进入内部烟气净化装置中的喷淋塔，烟气经过喷淋塔的喷淋、吸收及冷凝后进入气液分离器，气液分离器分离出的油水混合物排入TPDS系统的循环水处理及回用系统，经过混凝、气浮沉淀处理后，污水一部分进入喷淋塔回用，一部分进入热水罐回用。浮油进入油水暂存库，由于污水中含有一定的油分，循环水处理及回用系统上方设置集气罩，将挥发出的油分收集导入燃烧器作为辅助燃料使用。保护气氛撬根据系统氧分析仪检测内部烟气中氧气的含量，实时提供氮气保护，热解脱附的过程是再无氧条件下进行，以防止石油烃被氧气氧化，生成有害气体，同时保证热解脱附装置安全稳定运行。最终气体达标排放。
